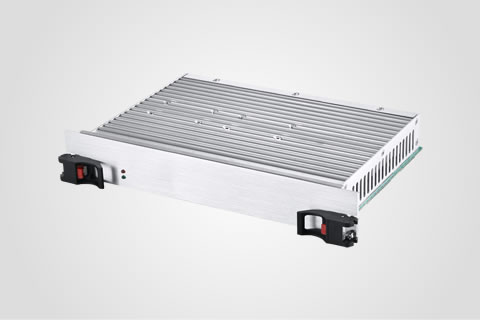

產品名稱：6U CPCI直流輸入電源
產品型號：G6CD500-M4FS
產品描述：該產品主要用于軍工通訊設備，采用風冷散熱方式，標準6U 8HP尺寸，內建OR-ing Diodes適用于N+1冗余，支持遠程開關，具有寬電壓輸入，額定輸出功率可達500W，效率87%。
產品指標
| 輸入特性 | ||||
|
參 數 |
技術指標 |
|||
| 輸入電壓范圍 | 18～36Vdc或36～72Vdc | |||
| 輸入額定電壓 | 28Vdc/48Vdc | |||
| 輸入防反接保護 | 反向輸入不會損壞電源 | |||
| 輸出特性 | ||||
|
參 數 |
V1 | V2 | V3 |
V4 |
| 輸出電壓 |
+5V |
+3.3V | +12V |
-12V |
| 輸出電流 |
50A |
50A | 8A |
1A |
| 紋波和噪聲 |
50mV |
50mV | 120mV |
120mV |
| 穩壓精度 |
≤±2% |
≤±3% | ≤±2% |
≤±2% |
| 輸出調整率 | ≤±1% | |||
| 輸出額定功率 | 500W | |||
| 效率 | ≥87% | |||
| 遠程開關 | 可通過【EN#】pin實現 | |||
| 動態響應 | 輸出電壓瞬變≤5％，恢復時間≤500μS，25%負載變化 | |||
| 保護功能 | 具有過流、過載、過溫、短路保護 | |||
| 輸出均流 | 支持 | |||
| N+1冗余 | 支持 | |||
| 工作溫度 | -40～60℃ | |||
| 儲存溫度 | -50～90℃ | |||
| 外形尺寸 | 233.5*160*40.6mm | |||
| 散熱方式 | 風冷 | |||
